溢流型球磨机

溢流型球磨机

       溢流型球磨机主要由筒体、端盖、主轴承、中空轴颈、传动齿轮和给矿器等部分组成。球磨机按照排矿方式不同而分为格子型球磨机和溢流型球磨机,是选矿厂采用 普通的磨矿机。锥型球磨机因其生产率低,衬板类型多和检修困难而被淘汰,只在个别旧选矿厂仍有沿用。

衬板

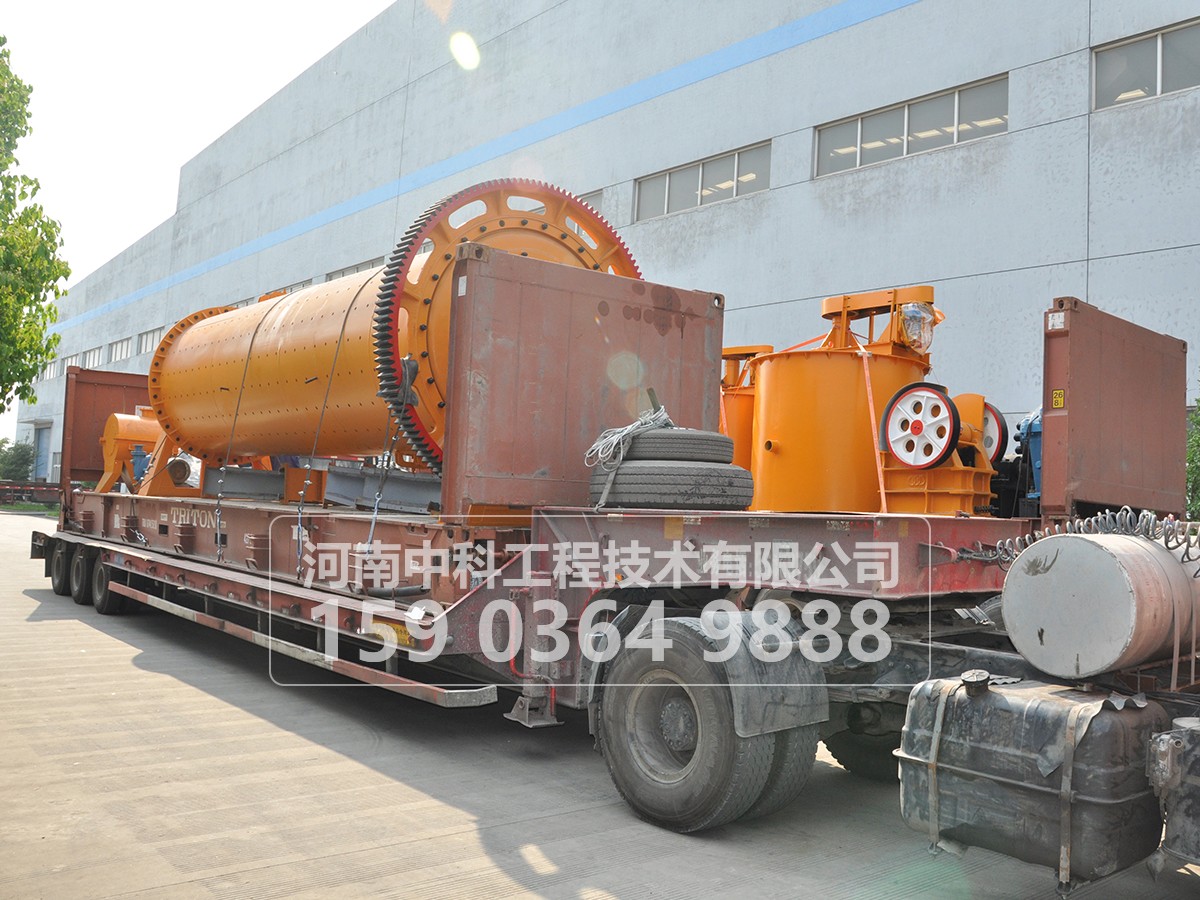

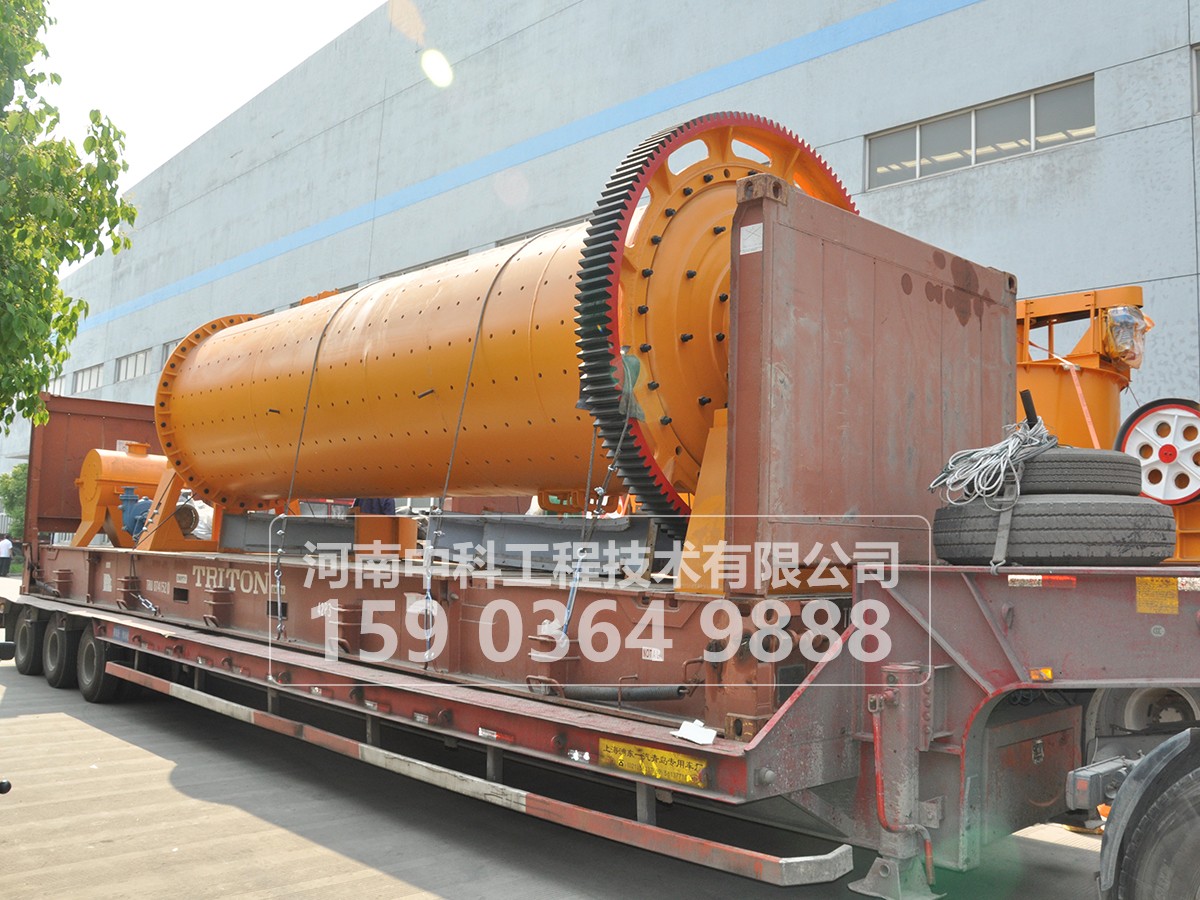

溢流型球磨机图片
溢流型球磨机详情

产品简介

       溢流型球磨机除了在选矿行业得到广泛应有,还可用于工业生产、硅酸盐制品、新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业,对各种矿石和其它可磨性物料进行干式或湿式粉磨。在选矿行业中常用于磨矿细度较细的矿石,或是精矿再磨作业。

工作原理

       溢流型球磨机通过两端的中空轴支承在主轴承上,两个中空轴对颈中,有一个可以在主轴承上轴向伸缩,另一个是固定的。由于球磨机的齿轮传动会产生向力,在设计时使一个中空轴颈带有两个凸肩,凸肩之间的距离恰好等于轴瓦的长度,从而防止发生轴向运动。另一个中空轴颈不带凸肩,其长度大于轴瓦长度给5-25mm,当筒体受热而伸长或由于载荷使筒体挠曲时,可以在一定范围内自由伸缩。一般选择靠近传动齿圈的轴颈为固定的中空轴颈。中空轴颈内装有锥形衬套和轴承衬套,中空轴颈与内套之间配合要求严密,并加以必要的密封。为了使球磨机内矿浆面有一定的倾斜度,排料端中空轴颈的内直径稍大于给料端中空轴颈的内径。 中空轴颈的内表面可以是平滑的表面或带有螺旋叶片,给矿端中空轴颈内的顺向螺旋叶片用以运输物料;排料端中空轴颈内的反向螺旋叶片可使粗粒物料返回和防止小球跑出。 传动大齿圈固定于排矿端的筒体上,与小齿轮啮合,电动机通过小齿轮和大齿圈将筒体带动。

技术优势

1、易于启动,运行平稳

溢流型球磨机配备气体气体离合器柔性启动,易于启动;油雾润滑装置,保证大小齿轮润滑可靠;静动压轴承,运转平稳可靠;慢速传动,便于检修和启动。

2、结构简单,方便检修

结构简单,便于检修,由于出料管铸有反螺纹,大块矿石和钢球不易排出机外;小型溢流型球磨机配备顶起装置,让您的维护和维修工作更加方便。

3、衬板可选,耐磨性高

内衬的衬板可根据研磨物料的不同选择不同的衬板,衬板材质包括金属衬板、橡胶衬板、铸石衬板等,衬板形状可选择平衬板、波纹衬板、凸棱衬板、压条衬板、阶梯衬板、半球形衬板等。

4、工作方式多样,粒度可选

溢流型球磨机可以分几方式进行工作,如干磨、湿磨或者容混合细磨都可以;并且该机也采用先进的可控进出料技术,结合实际的研磨物料应配用合适的研磨体,以传统的面接触改为线接触,使出料粒度更为均匀,产量更高。

5、筒体材质可靠,部件性能先进

溢流型球磨机的筒体的制作材质是采用了厚度15-36mm的钢板焊接而成,在筒体的两端焊有铸钢制造的法兰盘,并用栓将端盖2和3与法兰盘连接在一起,其精密加工和配合,较大提高了部件的耐磨度。

6、劳动强度低,节省人力

溢流型球磨机在工作时,其停磨时间非常短,并且运转中机器振动较小,不影响设备的寿命,更主要的是溢流型球磨机劳动强度低,为客户节省人力。
